Acercarse a ventanas aislantes

Posted by Term Protect on

Estamos ante una intensa bajada de temperaturas en toda España. Es esta una buena prueba para comprobar la eficacia de nuestras ventanas. Sabemos que es la época de año donde nuestros clientes que tienen instalados algunos de nuestros sistemas de TermProtect disfrutan en mayor medida del confort que proporcionan.

En una ventana aislante, como podemos ver en la termografía de este perfil de una de nuestras series, aunque la temperatura exterior del perfil esté en valores negativos, se produce un importante salto térmico a lo largo de todo el perfil y en la zona interior tenemos una temperatura superficial que va a ser muy similar de la que tengamos en el centro de esa habitación donde la ventana esté instalada. Esto es debido a las propiedades aislantes del perfil de PVC en combinación con las cámaras de aire.  Esta capacidad aislante del perfil, de mide por su valor de U de transmitancia térmica. Puedes ver más información aquí del porqué nuestras ventanas te ayudan a ahorrar energía.

termografia perfil

A diferencia de los hogares que tienen instaladas ventanas no aislantes y sus propietarios se alejan de ellas, a los clientes que tienen instaladas TermProtect, se pueden acercar a las ventanas y disfrutar de una temperatura al lado de la ventana prácticamente igual a la que tienen en el centro de la habitación. Con la diferencia que pueden aprovechar de forma directa esos rayos de sol que tanto nos gustan especialmente en invierno y de la luminosidad y el paisaje exterior.  Disfrutamos contemplando a través del cristal.

Como vemos en la imagen, una buena prueba del confort de las ventanas es que incluso a los gatos, poco amigos del frío, les gusta quedarse al lado de las ventanas. Los gatos tiene un instinto especial para saber elegir el lugar más fresco del hogar en verano y el más cálido en invierno, y por eso cuando tienen la suerte de vivir en una casa con ventanas aislantes, tienen claro cuál es su lugar favorito.

Si eres de los que todavía no tienes ventanas aislantes en tu casa y en estos días no te puedes ni acercar a ellas, sin duda tienes un problema. No solo porque no te puedas acercar, sino porque esto es el síntoma más claro que en esa zona estás perdiendo mucha energía. Para que puedas estar a una buena temperatura en una habitación con unas ventanas poco aislantes, tendrás que situarte cerca de los radiadores. Estos tendrán que estar trabajando mucho más tiempo y por lo tanto el consumo de gas o electricidad será notablemente más elevado. Además tendrá una temperatura poco uniforme en la habitación. Aunque consigas tener calor en una zona de la habitación, verás que la zona cerca de las ventanas está muy fría.

No utilizar en la limpieza de ventanas

Posted by Term Protect on

Como cualquier otro elemento, para mantenerlo en buen estado debemos realizar la limpieza tanto de los perfiles como el vidrio siguiendo unos pequeñas indicaciones.  En esta ocasión no te vamos a indicar cómo limpiar las ventanas, sino lo que nunca debes utilizar a la hora de su limpieza, ya que podrías correr el riesgo de dañarlas. Con el día a día las ventanas estás sometidas a agresiones de varios agentes externos: contaminación, lluvia, polvo,  heladas.  Nuestras ventanas de PVC son muy resistentes, no se degradan ni amarillean, pero como en cualquier material la suciedad se va depositando en los perfiles y también pueden aparecer manchas. Todo esto hace que sea necesaria una limpieza de vez en cuando. Un mínimo mantenimiento y limpieza para mantenerlas lustrosas como el primer día.

Alguna de las cosas que os contamos aquí pueden parecer obvias, pero créenos, que en más de una ocasión hemos visto alguien que ha realizado algo parecido. Por eso, vamos a recordarlo para evitar nuevas sorpresas.

Evitar estropajos

Los perfiles de las ventanas de PVC son muy resistentes.  Pero eso no quiere decir que los perfiles no puedan rayarse si se frotan con un estropajo abrasivo.  En ningún caso utilizar estropajos de niquel tipo «nanas» ya que estos son muy abrasivos y podrían rayar los perfiles.

Tampoco utilizar los estropajos verdes, aquí en España popularmente conocidos por el nombre de una marca como los «Scotch Brite«.  Estos estropajos, aunque no tanto como los estropajos de niquel también tienen una superficie muy abrasiva, y si se hace mucha presión sobre los perfiles o vídrio, aunque en un primer momento puede parecer que no se producen rayaduras, es posible que posteriormente cuando la ventana reciba una luz artificial o con una luz desde otro ángulo, podemos ver unas pequeñas rayas que quiten el atractivo acabado liso de los perfiles de PVC.

Estropajos azules o blancos

También es común encontrar unos estropajos de agresividad media. Estos son los de color azul o blanco. Tampoco recomendamos la utilización de estos, ya que aunque en menor medida de los verdes, también podrían producir micro rayaduras. Si en alguna zona de la ventana tenemos una mancha resistente, lo mejor intentar sacarla con una bayeta mojada en agua con jabón.  Si en algún caso tuviéramos que utilizar alguno de esos estropajos hacerlo siempre aplicando una mínima presión y con movimientos circulares.

Detergentes abrasivos o sprays

Debes de tener cuidado con los productos químicos abrasivos.  Existe en el mercado un gran cantidad de productos químicos de limpieza están diseñados para «actuar» sobres las superficies que están limpiando tanto como sea posible. Estos productos hay que evitarlos para evitar cualquier riesgo. Al PVC prácticamente no le ataca ningún producto, pero debido a la multitud de productos en el mercado y el desconocimiento de sus componentes, recomendamos no utilizarlos.

Lo recomendado, agua jabonosa

Lo que nosotros recomendamos para un buen mantenimiento y limpieza de las ventanas y los perfiles, es simplemente agua con jabón. Con esto es más que suficiente para mantenerlas como el primer día. Para los cristales podemos utilizar cualquier limpiacristales del mercado.

Cepillos de acero

No es una broma. Tampoco utilizar cepillos de acero de estos que se utilizan para lijar superficies metálicas, quitar pintura, etc. Pueden ser muy eficaces en algunas superficies pero pueden dañar las ventanas.

Papel de lija

A muchas personas se les ocurre para la limpieza de las ventanas recurrir al papel de lija.  En ningún caso utilizarlo. Este hará más daños que beneficio. El papel de lija se usa para lijar  diferentes superficies, por ejemplo para ventanas de madera, pero después de su aplicación es necesario aplicarles un barniz. Pero en el caso de las ventanas de PVC, no es necesario aplicarles ningún tratamiento en la superficie para que las proteja, por lo cual tampoco es necesario lijarlas.

Ten en cuenta que las ventanas de PVC no tienen ningún tratamiento superficial como sucede con otras ventanas. Esto es una gran ventana ya que en el caso que se dañe algo la superficie (un fuerte golpe con algún objeto por ejemplo), únicamente tendremos un problema estético pero la ventana en sí no pierde ninguna de sus propiedades. Otras ventanas en cambio, como el aluminio o madera, si se daña su superficie el problema es muy grave ya que están perdiendo su protección.

Estos consejos son aplicables tanto para las ventanas de PVC de color blanco como las ventanas en acabados color.

Automatismos y domótica ventanas

Posted by Term Protect on

Nos apetece hablar de protección solar porque es sin duda el verano la mejor época para hacerlo.  Seguimos contando las principales ideas recogidas en la información del «Manual de Protección Solar del cerramiento (Persianas, toldos y textiles)» realizado por ASEFAVE (Asociación Española de Fabricantes de Fachadas Ligeras y Ventanas).

La función de la gestión, automatismos y domótica del control solar es mover los elementos de protección solar, ventanas, iluminación, para mejorar el confort, la seguridad y el ahorro energético.
La automatización de los sistemas de protección solar es la forma de optimizar sus beneficios en cuanto a la mejora del confort interior, el confort visual, el ahorro de energía y el uso de la luz natural. De este modo, el sistema funciona permanentemente, incluso cuando el usuario no está presente, reaccionando al sol y al viento automáticamente.

El control solar automático está formado por 4 elementos:
• Protecciones solares motorizadas.
• Sensores.
• Mandos a distancia o emisores.
• Controladores.

Control solar, confort, seguridad y ahorro energético

Motorización

Son dispositivos importantes en una instalación de control solar ya que proporcionan movimiento a las protecciones solares. Habitualmente van insertados dentro del tubo o eje de enrollamiento de la persiana o cortina y por lo tanto su instalación no implica ninguna alteración estética del hueco.
Para su instalación se precisa conocer:
1. El diámetro del eje.
2. El tipo de eje para definir las adaptaciones.
3. El peso del producto (Ej.: peso de la persiana en Kg/m2).

Motor cajón persiana

 Motorización vía cable

En un sistema motorizado vía cable el punto de mando está conectado al motor por medio de un cableado eléctrico desde el motor hasta el punto de mando, se suele instalar en obra nueva por la necesidad de hacer rozas para empotrar el cableado.
En las instalaciones básicas de motor cableado un fallo que se comete frecuentemente es la conexión en paralelo de los motores.
Este fallo, la regulación manual y la falta de funciones avanzadas para estos motores se ha solventado con el desarrollo de los motores llamados “Enchufar y listo”. Son motores auto-regulables, con funciones avanzadas para todos los sistemas de protección solar y que permiten la conexión en paralelo de estos mismos.

Motorización vía radio

La tecnología de radiofrecuencia permite realizar el manejo del motor sin cableado, sólo se necesita una conexión a 230 V AC, lo que resulta idóneo para la vivienda residencial, para las reformas o para la protección solar exterior.
Los motores con radiofrecuencia presentan funciones avanzadas que convierten a la protección solar en todo un sistema: persianas con detección de obstáculos, orientación de lamas, cierre perfecto de los sistemas tipo ‘cofre’,…
La tecnología de radiofrecuencia es adecuada para realizar pequeñas centralizaciones.
Es necesario tomar las precauciones necesarias en la instalación de varios motores vía radio, para que no interfieran entre ellos.

SENSORES

Dispositivo que “lee” las condiciones ambientales, tales como, intensidad de luz, temperatura, etc. para que las protecciones solares actúen en consecuencia según la programación prefijada.
Si los tres objetivos principales de un sistema de control automático son crear mejores condiciones de confort interior, reducir el gasto energético y evitar que las protecciones se dañen, se necesitan sensores que verifiquen las condiciones climáticas en la proximidad de la vivienda. Obviamente su uso es más eficiente para sistemas de protección solar por el exterior, pero la mayoría de los principios pueden aplicarse a las cortinas interiores.

Sensores de exterior

 Sensor de sol

Es el dispositivo más importante y es sensible a la radiación incidente, tanto directa como difusa. Mide los W/m2 o lux. El valor umbral del sensor (normalmente entre 150-250 W/m2 o 15.000-20.000 lux) determina el valor por encima del cual el sistema de protección solar empieza a funcionar. Para una prestación óptima, cada fachada puede necesitar un sensor por separado, en ocasiones incluso más de uno, dado que la irradiación vertical sobre una fachada en particular determina la cantidad de energía que entra en el edificio.

Sensor solar

Sensor de viento (anemómetro)

Registra la velocidad del viento en km/h. El valor umbral del sensor determina la velocidad máxima del viento a partir de la cual la protección solar debe replegarse y protegerse de cualquier daño.

Sensor de viento (vibración)

Registra los movimientos originados en el toldo a consecuencia del viento.

Sensor de dirección del viento

Monitoriza la dirección del viento y se usa en combinación con el anemómetro para indicar a la unidad central de control la información sobre qué fachada debe actuar.
En los proyectos más simples, se suelen utilizar sensores de viento situados en cada fachada, pero cuando el proyecto es más complejo puede usarse la combinación del anemómetro y veleta, para tener un control de todo el edificio desde un solo mástil en la cubierta, de esta manera no es el sensor el que tiene la última palabra sino que este recoge la información y es la unidad central la que envía la señal a la fachada/zona que le corresponda.

Sensor dirección viento



Sensor de temperatura exterior

Gestiona los productos, favoreciendo que la temperatura exterior influya en el interior del edificio, de la manera más eficiente posible. (Ej: durante el invierno, una persiana puede recogerse cuando el sol incida en la fachada, favoreciendo el aporte calórico gratuito del sol, evitando así el uso excesivo de la calefacción).
En la mayoría de ocasiones, están relacionadas la temperatura interior y la exterior, incrementando la eficiencia del sistema.

Sensor temperatura exterior

Sensor de lluvia

Detecta si hay precipitación y actúa sobre las protecciones solares enviándolas a una posición de seguridad.

Sensores de interior

Para su uso en el interior del edificio se disponen los siguientes sensores:

Sensor de temperatura interior

Se trata de una sonda que mide la temperatura interior y puede usarse solo o en combinación con el sensor de temperatura exterior, para actuar sobre las protecciones solares y así mantener el equilibrio térmico en la vivienda.

Sensor temperatura interior

Sensor de luz y temperatura interior

Estos sensores permiten mantener en el interior de una estancia unos valores de luz y temperatura confortables. Se establecen los valores con respecto a la luz y la temperatura o con respecto a uno independiente, y ajusta las protecciones solares en función de valores preestablecidos por el usuario.

Detector de ocupación

Es un sensor volumétrico que detecta la presencia humana y permite la interacción de los dispositivos de protección solar e iluminación de una forma activa frente al ahorro energético.

Sensor ocupación

Algunos de estos sensores son de uso reciente, dado que hasta ahora había prevalecido el uso de la protección solar en función de la presencia del sol y evitar que se dañase debido a inclemencias meteorológicas. Pero actualmente, su versatilidad permite el control no solo sobre el clima interior sino también controlar el deslumbramiento, el uso de la energía y un control individualizado. Con la ayuda de un sistema de control puede conseguirse la interacción entre protección solar, iluminación, calefacción, ventilación y climatización.

PUNTOS DE MANDO

Son puntos de mando cableados o inalámbricos que permiten gestionar una instalación de motores.

Punto de mando cableados

Estos puntos de mando se requieren en instalaciones con motores mecánicos de accionamiento con interruptor, necesitan cableado entre el motor y el punto de mando, existen puntos de mando sencillos como el inversor interruptor y algunos más complejos como programadores horarios.

Mandos a distancia

Son puntos de control inalámbrico, portátil o de fijación a pared, alimentados con unas baterías, que permiten gestionar una instalación de motores y sensores de la misma tecnología, con la ventaja de poder ubicarlos en cualquier punto de la vivienda sin necesidad de realizar ninguna roza. Permiten gestionar un número ilimitado de motores, pudiendo utilizarse como mandos individuales o como mando general.

CONTROLADORES

Un controlador es todo dispositivo con la capacidad de programar, gestionar, y visualizar otros dispositivos, ya sean motores, sensores u otros elementos (iluminación, climatización, alarmas,…) haciendo que trabajen de manera conjunta, con el fin de conseguir el máximo confort con el mínimo consumo posible.
Las prestaciones que se piden a un sistema de gestión de fachadas (protecciones solares) son las siguientes: ofrecer una mejora en el confort interior, maximizar los ahorros de energía y al mismo tiempo satisfacer las expectativas de los usuarios. Los sistemas de control solar instalados en el exterior del edificio, además, deben ser resistentes frente a vientos intensos u otras condiciones atmosféricas adversas o en su defecto que el sistema sea capaz de bloquearlas por seguridad e incluso durante trabajos de mantenimiento. Con un sistema accionado manualmente, cumplir todas estas condiciones es imposible.

Controladores fijo pared

Para optimizar las prestaciones y funcionamiento de las protecciones solares (persianas, cortinas, celosías, etc.) es necesario conectarlas a un sistema central de control para gestionar el edificio desde un mismo BMS (Building Management System) y contribuir a la eficiencia energética del conjunto. Esto no impide el control individual o zonal por parte del usuario.

Controladores según la tipología de edificios

Existen múltiples sistemas de control en el mercado, desde un sistema básico que activa la protección solar cuando se detecta la presencia del sol y la protege de vientos excesivos, pudiendo combinarlo con programaciones horarias para cerrar o abrir pequeños edificios.
Si por el contrario queremos controlar simultáneamente varios sistemas integrados en el edificio (climatización, iluminación, seguridad, etc.) nos inclinaremos a una solución de bus abierto (open), basada en una tecnología de bus, como KNX, LON, como estándares más comunes.

Gestión de viviendas (radiofrecuencia)

Las soluciones de radiofrecuencia son adecuadas para viviendas, pequeñas escuelas, pequeñas oficinas, centros de día, etc. Normalmente constan de uno a cuatro grupos de control (de 1 a 4 fachadas) y la posibilidad de conectar sensores de luz, viento, temperatura y lluvia. Son de gran versatilidad y pueden accionar varias zonas desde un mismo punto/mando. La media de productos no suele superar los cuarenta elementos. Pudiendo ampliarse sin necesidad de obras.

Casa radiofrecuencia



Gestión del pequeño edificio

El número de subgrupos de control puede determinarlo el usuario, lo cual permite satisfacer las necesidades de cualquier tipo de edificio de oficinas, escuelas, hospitales u hoteles. Con este tipo de sistema es posible subdividir una misma fachada según la orientación y la incidencia del sol sobre el paramento. Se pueden conectar más sensores y el nivel de funcionalidad aumenta, ya que permite al usuario combinar ahorros optimizados de energía con un control local, funciones de reinicio, contactos secos para calefacción y climatización, etc. Es posible conectar un ordenador que registre todos los sucesos y valores, controlando el sistema (monitorizado).

Esquema gestión fachada

Gestión del gran edificio

En la mayoría de los edificios se han considerado como sistemas independientes la calefacción, iluminación, climatización, seguridad, protecciones solares. Éstos se accionaban por separado y no interactuaban. No se tenía en consideración la posible influencia de unas tecnologías sobre las otras. Desde el punto de vista de la eficiencia energética, esta no es la mejor solución. La respuesta es la integración, que permite conectar de modo inteligente todos los elementos antes aislados y tener presente la influencia de unos sobre otros.
La línea de datos que une todos estos sistemas se denomina “Línea Bus”. Un Bus es una red a la cual se conectan los dispositivos y la información de los sensores transcurre a través del Bus enviando las órdenes pertinentes a los controladores. Cada dispositivo tiene su propia dirección (ID).
Las soluciones más habituales para estos sistemas son las de tipo KNX (anteriormente denominada EIB) y LONWORKS. Todas ellas están basadas en un protocolo abierto (open) de transferencia de datos. Varias marcas utilizan el mismo lenguaje-protocolo por lo que en una instalación se encontrarán sistemas de varias marcas y todas se entenderán entre ellas, esto permite la supervisión desde un mismo punto de control, facilitando las labores del Building Manager (gestor del edificio). En caso de que se produzcan modificaciones o de uso en el edificio, los sistemas se pueden reprogramar y adaptarse a las nuevas necesidades. La flexibilidad es prácticamente absoluta, pero es esencial la coordinación entre el integrador del sistema con el proveedor del sistema de protección solar para lograr el máximo provecho posible.

Esquema control edificio



Consideraciones

Antes de configurar el sistema de control, cabe realizar unas reflexiones sencillas:
• ¿Qué funciones realmente se necesitan?
• ¿Para qué se necesitan?
• ¿Cómo se utilizarán?
• ¿Se consigue un ahorro apreciable?

Para evitar problemas en un sistema de control automático, se debe realizar de modo correcto su diseño y ejecución. En primer lugar, debe llevarse a cabo una especificación detallada antes de elegir el sistema de control, para evitar una mala funcionalidad, la insatisfacción del usuario y un coste de mantenimiento elevado.
Es útil elaborar un listado de comprobaciones que contemple los factores más importantes que debe incluir, tanto para el instalador de la protección solar como para el instalador de la parte eléctrica.
Por ejemplo, la ubicación de los sensores siempre se debe verificar con el instalador del sistema de protección solar y localizarse en los alzados de la fachada junto con la definición de los grupos o zonas de control. De este modo, el responsable del cableado eléctrico lo podrá realizar de forma conveniente.

Puesta en marcha del sistema

Cuando se escoja una solución autónoma, se debe asegurar que el instalador del sistema de protección solar participa en la puesta en marcha del sistema, en el seguimiento después de su funcionamiento y en la formación del personal indicado del edificio. Con ello se asegura una instalación más duradera y satisfactoria.
Cuando se escoja una solución de sistema abierto tipo LON o KNX, normalmente corresponde al integrador del sistema crear y programar todas las funciones. No obstante, la experiencia demuestra que tienen un conocimiento limitado de los sistemas de protección solar, limitando la funcionalidad de la presencia de sol/viento y despliegue/repliegue, lo cual puede disminuir la eficiencia energética y el confort del usuario. El instalador del sistema de protección solar debe participar activamente aconsejando al integrador.
La información al usuario final es básica y a menudo se obvia, es importante para la satisfacción del usuario y para obtener los ahorros energéticos previstos. Se debe informar a cualquier usuario acerca de las funciones generales del sistema automático, cuándo debe replegarse el sistema en un día soleado (debido al viento) o cómo usar el control local en su habitación.

Verdades o mentiras sobre las ventanas de PVC

Posted by Term Protect on

Seguramente habrás oído muchas afirmaciones sobre las ventanas de PVC.  El saber si estas afirmaciones son o no ciertas, muchas veces no es una tarea sencilla, sobre todo, si no eres un experto en la materia. Tendrás que informarte, para poder aclarar esas dudas que existen muchas veces en las mentes de los consumidores.

Vamos por ello a comentar algunas de estas afirmaciones que se escuchan de vez en cuando sobre las ventanas de PVC, para decirte si son ciertas o falsas. Debido al gran número de afirmaciones que queremos comentarte, vamos a dividir este artículo en tres partes.

Estas explicaciones pueden ser de gran ayuda para todos aquellos que estáis pensando en comprar unas nuevas ventanas para vuestra vivienda.  Sin duda las ventanas para nuestro hogar son un producto que va a acompañarnos muchos años, y por lo tanto conviene muy bien conocer lo que estamos comprando antes de tomar la decisión definitiva.

Veamos las diferentes afirmaciones que puedes escuchar sobre las ventanas de PVC:

Las ventanas de PVC son cancerígenas.

El PVC es uno de los polímeros más utilizados como material de construcción gracias a sus magníficas propiedades. Los plásticos en general son materiales que permiten infinidad de usos y aplicaciones. El PLÁSTICO es el nombre genérico, ya que existen diferentes tipos de materiales plásticos y cada día se descubren nuevas aplicaciones.

Nunca se han encontrado evidencias de que el PVC sea cancerígeno. El PVC es una combinación de petróleo bruto (43%) y sal (57%). En función de las propiedades deseadas, se le añaden diferentes aditivos tales como estabilizantes y plastificantes.

perfil pvc

La legislación europea es muy estricta y se han realizado numerosas investigaciones en los últimos años. Nunca se han encontrado componentes que puedan suponer un riesgo para la salud. Además, debes saber que el PVC no es solo un material utilizado para fabricar ventanas sino que es utilizado para fabricar multitud de otros productos en la construcción y usado en muchas aplicaciones: tuberías, fundas de teléfono, tarjetas de crédito, carcasas de aparatos electrónicos, equipamiento médico, etcétera.

Por eso, si has escuchado alguna vez que las ventanas de PVC son cancerígenas, seguramente estos estos bulos tengan su origen en fuentes interesadas en desprestigiar el producto “ventana de PVC”, ya que es un producto altamente competitivo y con unas grandes ventajas frente a otros materiales utilizados para fabricar ventanas como es el aluminio.

No te parece extraño que no se escuche el PVC produce cáncer con otro tipo de productos están en contacto diario con las personas, en hospitales, en centros de salud, en las viviendas, etcétera y en cambio se achaque a las ventanas de PVC ser cancerígenas?  Además, ¿alguien ha pensado alguna vez comerse o degustar una ventana de PVC?

Por lo tanto esta afirmación es rotundamente falsa.falso

El PVC contamina y las ventanas también.

Otro de los bulos que de vez en cuando se escuchan todavía sobre las ventanas de PVC que estas contaminan.  El PVC es un plástico altamente estable y que no se degrada con el paso del tiempo. Esta cualidad, que tantos beneficios aporta para fabricar productos, que queremos que sean duraderos como por ejemplo, tuberías o ventanas de PVC, hace que cuando se acerca el final del ciclo de vida del producto, este tenga que ser reciclado. Pero lógicamente esto no tiene nada que ver con que el PVC contamina.

Precisamente podemos decir lo contrario. Las ventanas de PVC ayudan a reducir la contaminación. Esta es una de las ventajas principales de las ventanas de PVC, el ayudar a reducir la contaminación. Esto es debido principalmente gracias al ahorro de energía que producen precisamente por su gran aislamiento térmico, que hemos explicado en numerosas ocasiones.

Otra cosa muy diferente es cuando hablamos del uso de pequeños artículos de plástico de un solo uso y que precisamente por su gran durabilidad no podemos permitir que acaben tirados los ríos o mares. Es el caso por ejemplo de los tan comentados bolsas de plástico, vasos, cubiertos de plástico, pajitas y bastoncillos. En estos casos debemos precisamente evitar generar desechos de estos materiales que acaban convirtiéndose en basura marina que es un problema creciente.

Pero esto nada tiene que ver con las ventanas de PVC. Los residuos que las ventanas de PVC generan una vez completado el largo ciclo de vida de una ventana son escasos ya que el PVC es un material 100% reciclable.

Los recursos energéticos necesarios para fabricar PVC son mínimos. A modo de ejemplo para la fabricación de 1dm3 de aluminio se necesita 7,5 veces más energía que para fabricación de la misma cantidad de PVC.

Las ventanas de PVC son respetuosas con el medio ambiente por numerosas razones:

  • Reciclables 100%.
  • Larga duración: no van a parar a la basura doméstica ni a la incineración.
  • Producción con bajo coste energético.
  • Producción con pocos desperdicios, que son recuperables.
  • Ausencia de tratamiento superficial (barnices, lacados, etc.).
  • Las emisiones a la atmósfera durante su fabricación son nulas.
  • Aislamiento térmico que evita el escape hacia el exterior de calefacción y aire acondicionado, permitiendo así ahorro energético y económico.
  • Aislamiento eléctrico y acústico.
  • Al proceder en un 57% de su composición de la sal común (recurso inagotable no energético), contribuye a una mejor utilización de nuestros recursos naturales.

Por lo tanto, la afirmación que el PVC contamina y las ventanas también es falsa.falso



Las ventanas de PVC son peligrosas en caso de incendio.

Esta afirmación parece más una broma. En caso de incendio, lo peligroso no son las ventanas sino el propio incendio. Está claro que este temor que se pretende generar por sectores interesados en atacar a la ventanas de PVC, está relacionado con el lógico temor que todos tenemos a los incendios, especialmente si se trata de algo tan preciado como nuestra casa. Si tu casa está ardiendo, y no puedes sofocar el incendio en un primer momento, sal lo más rápido posible de ella. El peligro no son las ventanas, sino lógicamente el fuego.

Tienes que saber que el PVC tiene una clasificación al fuego de difícilmente inflamable y auto extinguible. Esto quiere decir que si se retira el foco de la llama, el PVC por sí solo no arde y se acaba apagando.  Es decir no mantiene la llama.

Además el PVC no será en ningún caso el origen de un incendio ni tampoco constituirá un factor agravante del mismo. Por lo tanto, el uso del PVC en lugar de la madera no sólo reduce la posibilidad de incendio, sino que, reduce la velocidad de propagación del mismo. El PVC no arde en el incendio sino que principalmente se dobla en cuanto alcanza temperaturas superiores a los 300ºC.

La acción de las llamas sobre el PVC, produce una serie de gases. Por un lado el dióxido de carbono CO2 de muy baja toxicidad. Por otro monóxido de carbono CO y por último, gas clorhídrico HCI con formación de agua que se elimina por la circulación de aire y al ser soluble en agua es rápidamente extinguible.

Con la combustión, el ácido clorhídrico, es un gas irritante para la garganta y es por lo tanto detectado por el olfato y supone esto una alarma del fuego, lo que conduce a una detección precoz.

En un incendio en una vivienda, claro que se generan dioxinas, pero estas son provocadas por la quema de los materiales habituales en una vivienda: pinturas, cortinas, muebles, etc. En caso de un incendio la generación de dioxinas es independiente de que haya PVC o no.

Las cantidades de estos contaminantes son muy inferiores a las teóricas en los ensayos de laboratorio y no representan una amenaza importante para la salud.

Por lo tanto, esta afirmación además de ser absurda es falsa.

falso

Partes de una ventana

Posted by Term Protect on

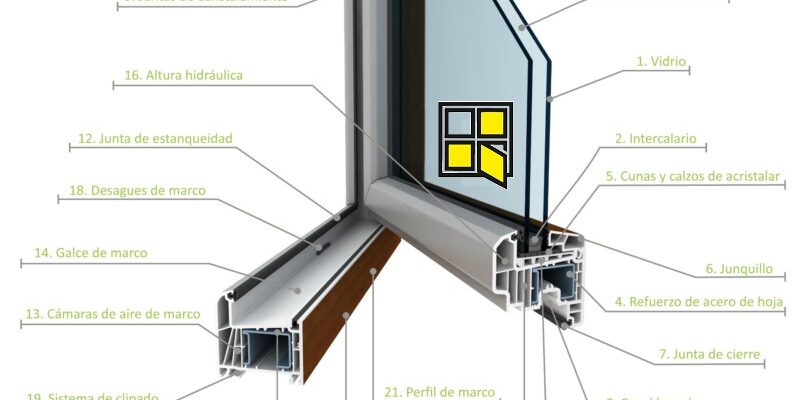

Vamos a explicar en detalle las partes de una ventana a partir de una sección de la misma y fijándonos en sus detalles. En este caso concreto, mostramos una sección de la serie Eurofutur de Kömmerling, de la que en TermProtect partimos para la fabricación de nuestro sistema Forte.
Vemos que a primera vista, es una sección preciosa, con un acabado bicolor madera por el interior y blanco por el exterior, a la que le hemos puesto un vidrio con doble acristalamiento.
Hemos numerado esta sección indicando las partes más relevantes y a continuación explicamos los puntos más destacados. De esta forma podrás entender las diferencias que pueden existir entre unos y otros sistemas de ventanas.

1. El vidrio

Un elemento muy importante en la ventana. Ocupa una buena parte de la superficie total en una ventana. Se trata de un elemento muy a tener en cuenta a la hora de elegir una ventana u otra. En cualquier caso, para ventanas de las dimensiones más habituales el vidrio no suele ocupar más de un 50% de la superficie de la ventana, por lo que debemos evitar caer en el común error de pensar que únicamente el vidrio es importante en una ventana y centrarnos mucho más en el sistema de perfiles.
El vidrio de esta sección de ventana, está compuesto por un doble acristalamiento, formado por un vidrio interior y uno exterior y en medio una cámara que puede estar rellena de aire o un gas. Puedes encontrar aquí más información sobre los diferentes tipos de vidrio que pueden llevar las ventanas. Te mostramos los valores U de los vidrios en función del espesor de su cámara y de que sean o no bajo emisivos.

2. Intercalario

El intercalario del vidrio es un separador que mantiene la separación entre los diferentes vidrios. En el caso de vidrio con una sola cámara de aire lleva un separador. Si hablamos por ejemplo de un triple acristalamiento con 3 vidrios y 2 cámaras de aire encontraremos dos separadores. En la mayoría de los casos suele ser metálico aunque también existen algunos que están realizados de materiales plásticos, lo que supone una ligera mejora en el aislamiento en esa zona y reduce el riesgo de la aparición de condensación en esa zona del vidrio.
El interior de este intercalario, lleva un tamiz molecular absorbente que elimina cualquier posible humedad que pueda existir en el interior del vidrio, y el perfil va sellado al vidrio con poliuretano o silicona.

vidrio inteligente

3. Cámara de aire o gas

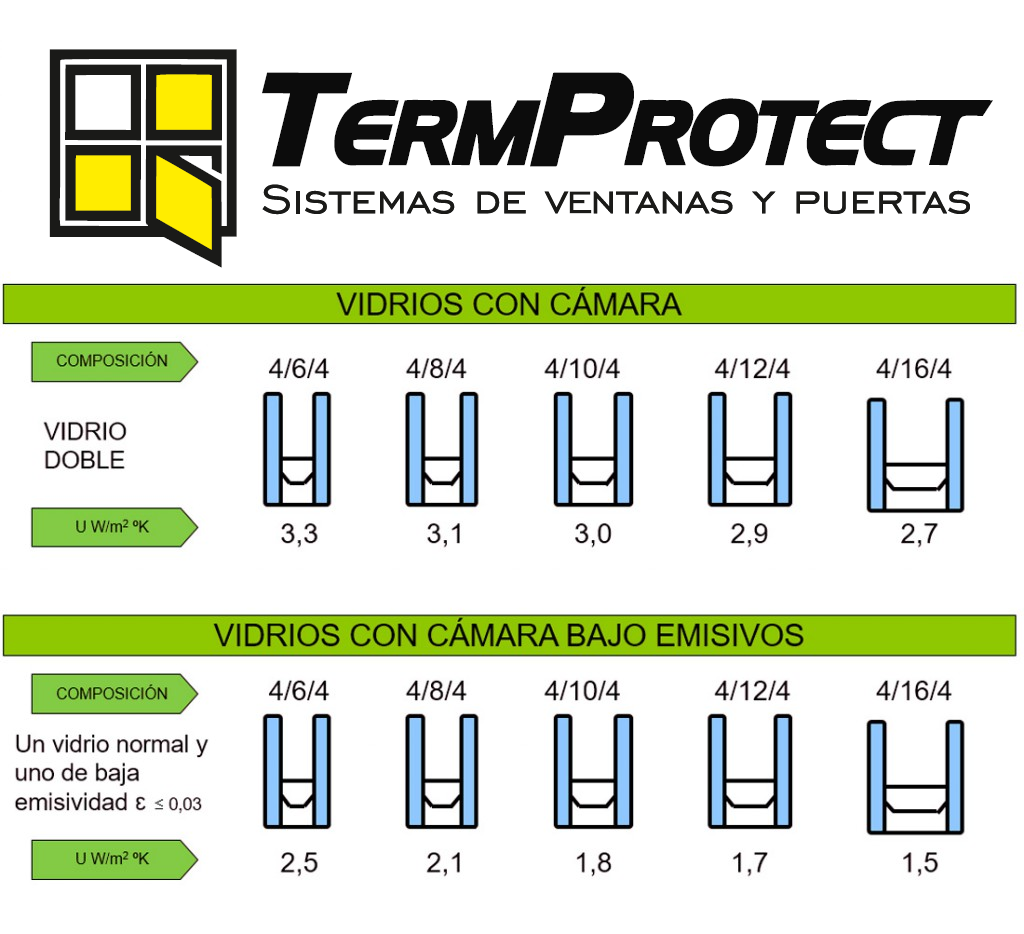

Como decimos, los vidrios con cámaras, pueden contener en su interior aire deshidratado o un gas. Los vidrios simples están en desuso en las ventanas por sus malos valores de aislamiento térmico y acústico. La cámara en el vidrio mejora notablemente la isla miento si está rellenada con gas en lugar de con aire. A la hora de elegir el vidrio lo basaremos sobre todo en el grado de aislamiento térmico, protección solar, acústico y de seguridad, además de por supuesto tener en cuenta del presupuesto disponible. Mientras que un vidrio simple tiene un valor U de unos 5,7W/m2ºK, uno con una cámara de 16mm, reduce su valor U hasta los 2,7 W/m2ºK. Cuando mayor es el espesor de la cámara mejor es su aislamiento, si bien está demostrado que a partir de los 16 – 17 mm de espesor se produce el efecto contrario y empeora el aislamiento. Por eso para reducir más el valor U del vidrio tenemos que pasar a los vidrios con tratamiento bajo emisivo, donde el valor U puede llegar a los 1,6W/m2ºK para una cámara simple. Para reducir más este valor tenemos que pasar a los triple acristalamiento y la opción de meterle gases en la cámara.
Para mejorar el aislamiento acústico, tenemos que incrementar el espesor del vidrio. No olvidemos que si metemos vidrios muy pesados, tenemos que tener en cuenta que el sistema de ventana y sus dimensiones estén adecuados para aguantar el peso del vidrio.

4. Refuerzo en la hoja

El refuerzo en la hoja es fundamental para mantener la rigidez de la ventana. La integración de un refuerzo de acero galvanizado en el interior de los perfiles de PVC y muy especialmente en la hoja, dotal a la ventana de una gran rigidez a la ventana durante toda su vida.

refuerzos ventanas

5. Cuna y calzos de acristalar

Son elementos fundamentales para garantizar un buen funcionamiento de la ventana. Gracias a las cunas y los calzos de acristalar y su adecuada colocación se consigue por ejemplo que las hojas de las ventanas cierren y abran a la perfección y no sé descuelgue con el paso del tiempo. De la misma forma una os buenos calzos y cunas y su adecuada colocación son fundamentales para garantizar un buen aislamiento acústico donde el vidrio permanezca correctamente suspendido sin entrar en contacto directo con los perfiles de la ventana Es importante durante el proceso de la fabricación de la ventana tener esto muy en cuenta, para unas óptimas prestaciones y duración de la ventana.

6. Junquillo

Se denomina junquillo, al perfil que va clipeado al interior del marco o la hoja y cuya finalidad es mantener el vidrio perfectamente fijado a la ventana evitar movimiento alguno. Las ventanas tienen junquillos de uno u otro tamaño en función del espesor del vidrio elegido. El junquillo será de mayor tamaño cuanto menor sea el espesor del vidrio. La limitación del espesor máximo de vidrio (vidrio + cámaras) viene dada por la longitud del galce del marco o de la hoja en la que se coloca el cristal en combinación con el junquillo de menor ancho disponible. Por eso es importante consultar al instalador, sobre la posibilidad de incluir en la ventana determinado espesor de vidrio. Además de esto, también juega un papel estético importante. Suele igualar la forma estética de los perfiles de la ventana con formas rectas curvas según el tipo de sistema de ventana elegido.
El junquillo tiene que ir cortado con una precisión de décimas de milímetro para que haga una unión perfecta en las esquinas. Otro detalle de la importancia de una cuidada fabricación sobre todo donde cada ventana tiene unas medidas diferentes.

7. Junta de cierre

Uno de los puntos que marca la calidad de un sistema de perfiles es su sistema de juntas. Debemos fijarnos muy bien en número de juntas de cierre y sobre todo informarnos sobre la calidad de las mismas. Las juntas de los perfiles deben mantener una adecuada elasticidad pero sin deformarse y perder propiedades con el paso del tiempo. Si una junta de cierre no es de una alta calidad, pudiera darse el caso de que esta se deforme con la presión constante que la hoja ejerce sobre el marco cuando está cerrada y pierda capacidad de recuperación a su estado inicial cuando abramos la hoja. Otra razón para no confiar es sistema de perfiles que no sean de primeras marcas.
El sistema más utilizado de juntas qué es el sistema de doble junta, una junta por el exterior y una por el interior. Este sistema nos garantiza una perfecta estanqueidad. Las juntas de los perfiles de PVC, al igual que los perfiles también van soldadas en todo el perímetro de la ventana, lo que garantiza una total estanquidad de la ventana.

8. Canal de herraje

Los perfiles de PVC tienen un canal de herraje universal de 16 mm dónde van insertado los mecanismos de apertura y cierre de las ventanas. Existe una estandarización en la forma y tamaño de este canal por lo que no existen diferencias entre unos perfiles de otros.
En cambio, aunque no está representado en la sección, sí que existen diferencias en la calidad de los herrajes. Los herrajes están compuestos por piezas de acero de alta resistencia instaladas en el perímetro de las ventanas, que garantizan la funcionalidad, hermeticidad y seguridad del cierre.

herraje perimetral

9. Juntas de acristalamiento

Las juntas de acristalamiento son las que están en contacto con el vidrio, tanto por su parte exterior como con su por su parte interior. Su función principal es mantener al vidrio en suspensión forma que éste no entre en contacto con ninguna parte rígida como los perfiles. Este punto es muy importante para mantener un alto aislamiento acústico de la ventana. Unas juntas de calidad deben mantener sus propiedades elásticas a lo largo del tiempo. Un punto fundamental donde la elección de una marca de prestigio en perfiles de PVC nos garantiza su calidad y larga vida.

10. Perfil de hojas

Se denomina hoja de la ventana la parte móvil de la misma. Va fijada al marco con un sistema de bisagras y es la que alberga también el sistema principal de herrajes. Es la parte más visible de la ventana.

11. Refuerzo acero de marco

El refuerzo en el marco, a pesar de que el marco va normalmente fijado al muro y para ciertas medidas pequeñas de ventanas podríamos prescindir de él, normalmente suele utilizarse igualmente. En TermProtect, todas nuestras ventanas llevan perfiles de acero en el marco independientemente cual sea su tamaño. De esta forma también garantizamos un mejor agarre de las bisagras que van directamente atornillados tanto a los perfiles como al refuerzo interior.

12. Juntas de estanqueidad

La junta de estanqueidad como su nombre indica deben garantizar la estanquidad de la ventana. En el esquema, hemos diferenciado entre la junta exterior, llamando la junta de estanquidad y la junta interior llamando la junta de cierre, si bien la función de ambas juntas es muy similar. Un buen sistema de juntas de cierre y estanqueidad, depende la clasificación de la ventana de su permeabilidad a aire y por lo tanto de su aislamiento acústico. Son las encargadas de impedir cualquier entrada de aire a través de la ventana.

13. Cámaras de aire de marco

Las cámaras de aire tanto en el marco como la hoja son un elemento fundamental para incrementar el aislamiento térmico. Por lo general en los sistemas de ventanas de PVC cuanto mayor sea el número de cámaras, mayor será el aislamiento térmico del perfil, es decir tendrá un valor U más bajo. Cuanto más ancho son los perfiles, nos permiten albergar un mayor número de cámaras. En el caso de este perfil Forte de ventana en marco tiene 6 cámaras.

14. Galce de marco

El galce en el marco es la zona donde, al igual que en el galce de la hoja, también pueden ir alojados las cunas y calzos de acristalamiento, cuando estamos hablando por ejemplo de una ventana fija. En el caso de esta sección que el marco no lleva vidrio, la función de este galce es facilitar la evacuación de la posible agua que pudiera entrar en esa zona del marco.

15. Galce de hoja

Similar al galce de la hoja. Aquí van colocadas las cunas y los calzos de acristalar para posteriormente colocar el vidrio. Esta zona debe soportar el peso del vidrio y al igual que el galce del marco también en la hoja, tiene una ligera inclinación para facilitar la evacuación del agua que pudiera entrar en esta zona.

16. Altura hidráulica

Se llama altura hidráulica, a la altura y la zona cámara dónde se le realizan los desagües tanto en el marco como en la hoja de la ventana. La función de esta zona permitir el desagüe de cualquier posible entrada de agua a los perfiles, hacia el exterior evitando que pase al resto de cámaras, sobre todo de la cámara dónde está alojado refuerzo que siempre permanece estanca.

17.Acabado interior

Los perfiles de PVC pueden tener su propio acabado en blanco, que es el propio color de la masa del perfil pero también pueden tener un acabado en una gama de colores lacados o foliados. En el caso de esta sección, el interior del perfil está acabado con una terminación foliada en color madera.

paleta colores kolorten

18. Desagües de marco

A pesar del alto nivel de estanqueidad que proporcionan las juntas de la ventanas, cuanto esta está sometida a una presión de viento y fuertes lluvias, es normal que pueda entrar algo de agua gua entre el interior del marco o la hoja. Esto no supone para nada un problema ya que el sistema está pensado para la autoevacuación de esa agua. Es por eso, por lo que la hoja y el marco lleva unos taladros interiores que permiten evacuar hacia el exterior de la ventana esa posible entrada de agua.

19. Sistemas de clipado

Cada sistema fabricante de perfiles de PVC tiene su propio sistema de ensamblaje entre perfiles. Este permite mediante perfiles auxiliares la unión de diferentes bastidores de ventanas, el acople de diferentes perfiles de ángulo, perfiles auxiliares, etc.

20. Cámaras aire hoja

La hoja de la ventana al igual que el marco está formada por varias cámaras de aire además de la cámara principal de refuerzo.

21. Perfil de marco

Se denomina marco a la parte de la ventana fija, que va unida al muro o a otros bastidores de ventanas, mediante diferentes sistemas de fijación.

Esperamos que con este resumen, sepas identificar mucho mejor las diferentes partes de una ventana, sus funciones e importancia. Si tienes alguna duda sobre sus ventanas, no dudes en contactar con nosotros.

El vidrio en las ventanas

Posted by Term Protect on

El vidrio en las ventanas es un elemento a tener muy en cuenta a la hora de elegirlas. El vidrio, además de dejar pasar la luz y permitir la visión al exterior, debe de cumplir otra serie de funciones.

  • Debe proporcionar un buen aislamiento térmico.
  • Debe protección de la radiación solar.
  • Tiene que reducir al máximo el ruido del exterior.
  • Además debe de ofrecer seguridad mediante una protección eficaz frente a agresiones externas como por ejemplo intentos de robo.

vidrio

Como a través de cualquier elemento, a través del vidrio se producen unas pérdidas de energía debido a la diferencia de temperaturas entre el interior y el exterior.
Los antiguos vidrios sencillos tenían un coeficiente de transmisión muy alto y suponían unas grandes pérdidas.
En la actualidad se fabrican vidrios con cámaras de aire o gases que consiguen reducir considerablemente las perdidas energéticas.

Estos vidrios están formados por dos vidrios, un espaciador metálico que marca el espesor de la cámara y un doble sellado con butilo y polisulfuro (o silicona).
Por ejemplo, un vidrio sencillo, el valor U es de 5,7 W/m2K, mientras que para un doble acristalamiento 4/16/4 este valor desciende hasta 2,7 W/m2K.

vidrio inteligente

Debes saber que el valor U mide las pérfidas térmicas por transmisión a través de un elemento. Debemos buscar los valores U más bajos posibles.

cristal inteligente acústico

Además de la cámara de aire, existen tratamientos en las lunas de los vidrios que hacen que este valor U se pueda reducir en mayor medida.
Si queremos mejorar el aislamiento, hay que utilizar vidrios tratados con capas de baja emisividad, denominados acristalamiento térmico reforzado (ATR), o sustituir el aire de los doble acristalamientos por un gas pesado, normalmente Argón.

Alrededor del 30% de la energía de una vivienda se pierde a través de las ventanas. Esto explica la creciente demanda de ventanas de alta eficiencia energética.

Con el fin de cumplir con la demandada del mercado y buscando innovadoras soluciones de futuro, en Termprotect instalamos siempre vidrios dobles o triples de alta selectividad e inmejorables valores aislantes. Cada vivienda tiene una necesidad concreta a la que desde Termprotect le damos la solución ideal.

Los costes de calefacción se pueden reducir con la incorporación de invisibles capas bajo emisivas de óxido férrico que reducen las pérdidas de calor en invierno. Del mismo modo, con la inclusión de capas especiales de protección solar que minimizan las radiaciones solares no deseadas en verano.

Además de combinar ambas capas en un mismo vidrio, podemos mejorar las prestaciones, sustituyendo el aire de las cámaras por gases nobles más pesados, menos conductores, y que mejoran las prestaciones térmicas del conjunto del vidrio, como el gas Argón.

vidrio inteligente ahorro

Otro factor a tener en cuenta en el vidrio, es su capacidad para aislar del ruido.
Como regla general, transmisión de un sonido a través del vidrio va en función de su peso y por lo tanto de su espesor. También, para valores más exigentes de vidrio, es cada vez más común la instalación de vidrios de seguridad en la que las dos lunas de vidrio van separadas por una capa de butiral acústico que además de proporcionar seguridad, mejora el aislamiento acústico

Sabes que cada metro cuadrado de vidrio y por cada milímetro de espesor un vidrio pesa 2,5kg. Por ejemplo, un vidrio de 4mm de espesor y de un metro cuadrado pesa 10kg.

«EL AISLAMIENTO ACÚSTICO DE UN VIDRIO NO DEPENDE DE QUE LLEVE CÁMARA DE AIRE, O DEL ESPESOR DE ÉSTA, SINO DEL ESPESOR DE LOS VIDRIOS.
El AISLAMIENTO ACÚSTICO TAMBIÉN DEPENDE DEL TRATAMIENTO DE LOS MISMOS Y DE LA POSIBLE INCLUSIÓN DE GASES PESADOS EN LA CÁMARA DE AIRE.»

Termprotect utiliza los denominados vidrios inteligentes, que filtran la radiación solar mediante un tratamiento especial que incorporan. De esta forma se mejora el confort interior y nos ayudan a ahorrar aire acondicionado en verano. De la misma forma estos vidrios tiene un valor U reducido lo que proporciona un gran aislamiento, ayudándonos a ahorrar calefacción en inviernos y aire acondicionado en verano.

Recuerda que TermProtect son ventanas que ahorran energía.

En la siguientes tablas mostramos una serie de vidrios de los más utilizados donde puede ver el valor térmico, acústico y factor solar de cada uno. Para más información contacte con Termprotect .

VIDRIOS Y SUS PROPIDADES TÉRMICAS Y ACÚSTICAS

Vidrios aislantes con cámara, sin tratamiento

Composición Rw (dB) Valor U(W/K·m2) Factor solar G
 4(16 air)4 30 2,7 0,76
 6(16 air)6 33 2,7 0,76
 8(12 air)6 35 2,9 0,76

Vidrios aislantes, sin tratamiento, con seguridad y mejora acústica

Composición Rw (dB) Valor U(W/K·m2) Factor solar G
6(15 air)44.2 36 2,7 0,76
 6(12 air)44.1Si 38 2,9 0,76
6(16 air)44.1Si 40 2,7 0,76
 44.2Si(15 air)44.2Si 42 2,7 0,76
55.1Si(16 air)44.1Si 45 2,7 0,76
 66.2Si(15 air)66.2Si 47 2,7 0,76
 88.2Si(15 air)88.2Si 49 2,7 0,76
 66.2Si(24 air)44.2Si 50 2,7 0,76
 86.2Si(24 air)64.2Si 51 2,7 0,76

Vidrios aislantes, con tratamiento de bajo emisivo y o control solar

Composición Rw (dB) Valor U(W/K·m2) Factor solar G
6(16 air)4 30 1,4 0,63
6(16 air)4 30 1,5 0,50
 6(16 air)4 30 1,3 0,50
6(16 air)4 30 1,4 0,41
6(16 air)4 30 1,3 0,42
6(16 air)4 30 1,3 0,28
6(16 air)44.1Si 40 1,4 0,56
6(16 air)44.1Si 40 1,5 0,50
6(16 air)44.1Si 40 1,3 0,41
6(16 air)44.1Si 40 1,4 0,41
6(16 air)44.1Si 40 1,4 0,41
6(16 air)44.1Si 40 1,3 0,28
66.1Si(16 air)44.1Si 45 1,3 0,51
 66.1Si(16 air)44.1Si 45 1,5 0,45
66.1Si(16 air)44.1Si 45 1,3 0,38
66.1Si(16 air)44.1Si 45 1,3 0,27

Vidrios aislantes, con tratamiento de bajo emisivo y o control solar ,con Argón al 90% en la cámara

Composición Rw (dB) Valor U(W/K·m2) Factor solar G
4(16 90 argon)4 31 1,1 0,63
4(16 90 argon)4 31 1,0 0,38
4(16 90 argon)4 31 1,0 0,42

Vidrio aislante triple, con doble cámara, con tratamiento bajo emisivo y control solar,con Argon al 90% en la cámara

Composición Rw (dB) Valor U(W/K·m2) Factor solar G
4-14-4-14-4 34 0,6 0,34
4-14-4-14-4 34 0,6 0,49

El refuerzo en las ventanas de PVC

Posted by Term Protect on

Las ventanas de PVC llevan un refuerzo en el interior de los perfiles.  ¿Por qué hay que reforzar los perfiles?

  • El PVC es un material blando (módulo elástico bajo), que no mantiene una rigidez necesaria en una ventana sí sólo.  Para mejorar la rigidez de la ventana y su resistencia al viento tenemos que reforzar los perfiles. De esta forma tendremos una ventana con una clasificación mayor de permeabilidad al aire y por lo tanto más estanca.
  • Para evitar la pérdida de rigidez de los perfiles de PVC con la acción de altas temperaturas. El perfil de hace de núcleo rígido de la ventana, y mantiene la rigidez de la ventana aunque la temperatura exterior aumente.
  • Mejoramos la funcionalidad de la ventana y aumentamos su duración. Sobre todo en ventanas de grandes dimensiones, es fundamental que el perfil lleve el refuerzo de acero adecuado. Un refuerzo de acero de la misma forma y espesor que uno de aluminio, tiene una rigidez tres veces superior al aluminio. Por lo tanto tenemos una ventana mucho más rígida y que aguantará mejor los empujes de viento.refuerzos ventanas

¿Tiene algún problema el refuerzo de acero en las ventanas de PVC?

En una ventana bien fabricada, el refuerzo de acero queda completamente aislado en el interior de la cámara del refuerzo. Es como un alma interior que da la rigidez necesaria, que el PVC por sí solo no puede proporcionar.

El único inconveniente que tiene el refuerzo de acero, es que es un metal y por lo tanto es transmisor térmico. El acero en el interior de los perfiles supone aproximadamente un empeoramiento de unas 2 décimas en su valor U de aislamiento. Por ejemplo, si un perfil de PVC tiene un valor U de 1,0 W/m2ºK, el llevar un perfil de acero puede hacer que este valor se eleve hasta los 1,2 W/m2ºK.  Esto es un ligero empeoramiento de su valor aislante, pero que se ve compensado por la ganancia en rigidez y por lo tanto estanqueidad de la ventana.  En cualquier caso, aún con esta ligera merma de aislamiento, el valor sigue estando muy alejada de otros sistema como en aluminio donde el valor U, según indican los valores orientativos de la normativa, para los perfiles metálicos sin RPT (rotura de puente térmico) puede llegar a los 5,70 W/m2ºK , o entre 3,2 y 4 W/m2ºK para los perfiles con rotura de puente térmico, según la calidad del sistema de rotura.

¿Mejor un refuerzo de mayores dimensiones o más cámaras de aire?

Necesitamos un espacio interior suficientemente largo para que el refuerzo nos proporcione rigidez. Lo explicamos con la siguiente imagen. El refuerzo debe ser lo más largo posible en el sentido perpendicular a la ventana ya que es en esa dirección donde el viento ejerce su presión.  Si queremos aumentar el tamaño del refuerzo, para un mismo ancho de perfil, disponemos de menos espacio para poner más cámaras en los perfiles. Por eso los sistemas de perfiles están diseñados, buscando un equilibrio entre el número de cámaras que tienen los perfiles y el espacio necesario para alojar el refuerzo. Por este motivo, los perfiles han ido evolucionando a ser de mayor profundidad, para que puedan contar con más cámaras, sin renunciar es espacio para el refuerzo.  Por eso la mayoría de los perfiles hoy días son de 5 o 6 cámaras y de una profundidad superior a los 70mm, con lo que permite alojar un refuerzo de suficiente tamaño sin renunciar también a las  necesarias cámaras de aire que mejoran el aislamiento.

Serie Stylo Pro Grafito

Por eso, los sistemas más utilizados en casas pasivas, son sistemas con refuerzos de acero. Ventanas con un valor de aislamiento de 0,73W/m2K permitiendo cumplir la exigente normativa Passive House de consumo energético casi nulo.

Otras opciones de reforzar las ventanas

Hay algunas soluciones que intentan evitar el introducir un refuerzo metálico en el interior de los perfiles, para así evitar esa caída que hemos comentado de unas 2 décimas en el aislamiento térmico. Algunos fabricantes de perfiles, para algunas de sus series, están intentando sustituir el refuerzo de acero por fibra de vidrio, o alguna combinación de material sintético, como por ejemplo espuma rígida de PVC.  Son soluciones innovadoras y experimentales, que sólo son válidas y recomendables de momento para ventanas de dimensiones reducidas. Tampoco existen resultados garantizados en zonas de mucha radiación solar donde el perfil eleva su temperatura considerablemente y corre el riesgo de sufrir deformaciones al nor tener un refuerzo con suficiente rigidez.

En la actualidad la mejor garantía de rigidez en una ventana sigue siendo el refuerzo con perfiles de acero.

Protección solar

Posted by Term Protect on

Estamos llegando al verano y por eso pensamos que es buen momento para hablar de protección solar. Que mejor forma de hacerlo, utilizando la exhaustiva información del «Manual de Protección Solar del cerramiento (Persianas, toldos y textiles)» realizado por ASEFAVE (Asociación Española de Fabricantes de Fachadas Ligeras y Ventanas). Vamos a comenzar hablando sobre las materias primas utilizadas en las soluciones para la protección solar.

En el caso de cerramientos acristalados la materia prima principal, por la superficie que ocupa y por sus características frente a la radiación solar, es el vidrio que aun siendo transparente o semitransparente puede incorporar características de protección solar.

Respecto a los sistemas de protección solar: persianas, toldos, celosías, estores y otros sistemas textiles, los materiales más utilizados son por un lado, el aluminio, aluminio relleno de poliuretano, PVC y madera para las lamas y cajones de persiana; por otro, los textiles para los tejidos, con gran variedad de composiciones: acrílico, poliéster, fibra de vidrio, PVC, etc.

ALUMINIO

El aluminio es un metal no ferroso, maleable, ligero, resistente a la corrosión, como características principales. De esta combinación de características se obtienen productos con amplias prestaciones, que permiten la fabricación de perfiles para carpinterías y la construcción de grandes fachadas estructurales, siempre con unos costes razonables.
Se trata de uno de los metales más importantes, tanto por su abundancia como por su variedad de usos, el aluminio se usa en forma pura, aleado con otros metales o en compuestos no metálicos.
Actualmente las aleaciones de aluminio se clasifican en series, desde la 1000 a la 8000. Del proceso de extrusión y templado, dependen gran parte de las características mecánicas de los perfiles, así como la calidad en los acabados.
Una de las características a la hora de utilizar el aluminio para la fabricación de productos es el reciclaje. Con un ciclo de vida sostenible de principio a fin, se puede afirmar que el aluminio es prácticamente un 100% reciclable. Su tasa de recuperación en construcción es de un 95%, y su reciclado ahorra el 95% de la energía usada en su producción inicial.

Nosotros resaltamos que el principal problema que tiene en aluminio es su alto coeficiente de transmisión térmica, que lo convierte en un material muy poco aislante, lo que supone un problema cuando es utilizado en la fabricación de ventanas, al dar como resultado ventanas poco eficientes térmicamente.

Proceso de extrusionado:

Para realizar la extrusión, el aluminio se suministra en lingotes cilíndricos también llamados “tochos”. El proceso de extrusión consiste en aplicar calor y presión al cilindro de aluminio (tocho) haciéndolo pasar por un molde (matriz), para conseguir la forma deseada. Cada tipo de perfil, posee un “molde” adecuado llamado matriz, que es el que determina su forma. Una vez extrusionado el aluminio, se le aplican procesos de envejecimiento y templado para conseguir las propiedades indicadas para cada aplicación.

Se muestran a continuación varios ejemplos de lamas de aluminio extrusionado:

Figura 4. Perfiles de aluminio extrusionado

Figura 5. Lamas de aluminio

Figura 6 lamas de aluminio persianas

Figura 7 lamas de aluminio celosias

Figura 8 y 9 celosias persianas

Proceso de perfilado:

El perfilado es un proceso de conformado por deformación plástica. El conformado consiste en una operación de plegado que se realiza de forma gradual en sucesivas estaciones, en cada una de las cuales tiene lugar una pasada, operación o etapa de dicho conformado. De este modo, la sección transversal de la chapa se va aproximando etapa a etapa a la del perfil a obtener.

Figura 10 perfiles aluminio perfilado



Figura 13 -14 cajones perfilados



El poliuretano (PUR) es una mezcla de dos componentes, poliol e isocianato, los cuales son líquidos a temperatura ambiente que, al mezclarlos producen una reacción química exotérmica, en la cual se forman enlaces entre ambos componentes, consiguiendo una estructura sólida, uniforme y muy resistente. Si el calor que desprende la reacción se utiliza para evaporar un agente espumante, se obtiene un producto rígido que posee una estructura celular, con un volumen muy superior al que ocupaban los productos líquidos.

Figura 15 lamas aluminio perfilado

La espuma de poliuretano tiene un coeficiente de conductividad térmica (W/mK) en torno a 0,025. Cuanto mayor sea su densidad, se consigue una mayor dureza y un menor coeficiente de transmisión de calor (W/m2K).

La función principal de la espuma es dar rigidez a la lama y no la de aislamiento térmico. Aunque esta sea aislante térmico, el problema e este tipo de lamas es que no tienen rotura de puente térmico,  con lo que el calor captado por el aluminio por la parte exterior, se transmite por conducción al interior, y desde este interior se transmite por radiación al interior de la ventana.

TRATAMIENTOS Y ACABADOS DEL ALUMINIO

El aluminio se presenta en el mercado en una amplia variedad de acabados y posibilidades, entre las más importantes destacan las siguientes.

– Anodizado

El aluminio, después de ser extruido, para protegerse de la acción de los agentes atmosféricos, forma por sí solo una delgada película de óxido de aluminio la cual tiene un espesor más o menos regular del orden de 0,01 micras sobre la superficie de metal que le confiere unas mínimas propiedades de antioxidación y anticorrosión.
Existe un proceso químico electrolítico llamado anodizado que permite obtener de manera artificial películas de óxido de mucho más espesor y con mejores características de protección que las capas naturales.
Según sea el grosor de la capa que se desee obtener existen dos procesos de anodizado:
– Anodizados decorativos coloreados.
– Anodizados de endurecimiento superficial
Las ventajas que tiene el anodizado son:
– La capa superficial de anodizado es más duradera que la capa obtenida por pintura.
– El anodizado no puede pelarse porque forma parte del metal base.
– El anodizado le da al aluminio una apariencia decorativa muy variada al permitir colorearlo en los colores que se desee.
– La luz solar no afecta al anodizado y por tanto no se deteriora.

– Lacado

El lacado, que se aplica a los perfiles de aluminio, consiste en la aplicación electrostática de una pintura en polvo a la superficie del aluminio. Las pinturas más utilizadas son las de tipo poliéster por sus características de alta resistencia que ofrecen a la luz y a la corrosión.
Existe una infinita variedad de colores y texturas.

PVC

El PVC es el resultado de la polimerización del monómero de cloruro de vinilo a policloruro de vinilo. Es el derivado del plástico más versátil, se puede producir mediante cuatro procesos diferentes: suspensión, emulsión, masa y solución. Se caracteriza por ser dúctil y tenaz; presenta estabilidad dimensional y resistencia ambiental, además, es reciclable por varios métodos.

Figura 16 perfiles pvc

Figura 17. Lamas pvc persianas

Figura 18 cajón persiana pvc



Las principales propiedades del PVC son las siguientes:
– Tiene una elevada resistencia a la abrasión, junto con una baja densidad (1,4 g/cm3), buena resistencia mecánica y al impacto, lo que lo hace común e ideal para la edificación y construcción.
– Es estable e inerte por lo que se emplea extensivamente donde la higiene es una prioridad.
– Altamente resistente y duradero.
– Debido a los átomos de cloro que forman parte del polímero PVC, no se quema con facilidad ni arde por sí solo y cesa de arder una vez que la fuente de calor se ha retirado. Los perfiles de PVC se emplean en la construcción para recubrimientos, cielorrasos, puertas y ventanas, debido a la poca inflamabilidad que presentan.
– Excelente aislante térmico y eléctrico.
– Amplio rango de durezas.
– Es muy resistente a la corrosión.



MADERA

La madera tiene variadas y diversas funciones; una de ellas es la que guarda relación con el mundo de la decoración y el interiorismo. Como buen material noble, sirve de base y da soporte a cualquier proceso constructivo, especialmente en lo que a arquitectura se refiere, pero además las posibilidades decorativas que ofrece son ilimitadas. Su apariencia, olor, color, textura, dureza, resistencia, calidad, etc., varía según la especie.
Existen tantas variedades de madera como tipos de árboles. Y además de la madera maciza, existe gran variedad de productos derivados, capaces de satisfacer las exigencias de las diferentes aplicaciones.
Entre otros productos para protección solar en madera destacan las mallorquinas, contraventanas, persianas venecianas o alicantinas.

Figura 24. Lamas de madera

TEXTILES PARA LA PROTECCIÓN SOLAR

TEXTILES PARA TOLDOS DE FACHADA

El objetivo de un toldo de fachada es crear una zona de sombra sobre las ventanas y terrazas limitando el aporte de luz y calor proveniente del exterior.
El anexo D de la norma europea UNE-EN 14501 establece, mediante el cálculo de un factor de corrección, los valores térmicos y visuales para dispositivos de protección solar proyectantes con un ángulo de inclinación respecto a la fachada > 30º, ya que por debajo de ésta inclinación se considera “vertical y paralelo a la pared”.
Los textiles para toldos de fachada aportan una protección solar segura y eficaz a lo largo del tiempo, garantizando:

Protección frente a la radiación ultravioleta: el riesgo de disminución del efecto protector de la capa de ozono hace que la protección solar se vuelva cada vez más importante. Nuestros ojos y nuestra piel son muy sensibles a la radiación ultravioleta. Incluso en tiempo nuboso, la protección UV es indispensable ya que las nubes absorben la luz visible, pero absorben muy poco los UV. El uso de estos tejidos permite proteger de la incidencia de los rayos UV (según la norma europea UNE-EN 13758-1. Textiles. Propiedades protectoras frente a la radiación solar ultravioleta. Parte 1: Método de ensayo para tejidos de indumentaria. La norma se utiliza para la obtención de la certificación según UV STANDARD 801).

Comportamiento y durabilidad en la intemperie: los tejidos en su aplicación como toldo deben resistir la acción de los agentes químicos a los que se ven expuestos durante su uso y la de los rayos ultravioleta y la intemperie. Estos tejidos para protección solar deben cumplir la norma europea UNE-EN 13561.
En función del tejido y del acabado, estos textiles pueden llegar a ser repelentes del agua o impermeables.
Se utilizan distintos tipos de tejido:
– Tejido de fibra acrílica tintada en masa.
– Tejidos de PVC microperforados o de hilos recubiertos.

Figura 25. Tejido de fibra

Consideraciones sobre las soluciones de protección solar

Posted by Term Protect on

Continuamos la serie de artículos para dar a conocer la información del «Manual de Protección Solar del cerramiento (Persianas, toldos y textiles)», en este caso, varias consideraciones sobre las soluciones para la protección solar.

Hemos explicado en varios artículos de nuestro blog, de forma más sencilla lo que el «Manual de Protección Solar» de Asefave, explica a continuación de una forma más técnica. Creemos importante resaltar su contenido para los más técnicos en la materia.

Flujos de energía

Flujos de energía ventanas-figura2

La figura 2 muestra los flujos de energía más importantes en una situación con una combinación de acristalamiento y protección solar exterior.

La flecha amarilla representa la radiación solar de onda corta. A medida que atraviesa cada capa, una parte de la radiación se transmite, otra se refleja y otra se absorbe. Las flechas negras indican la absorción, esta energía provoca el incremento de temperatura en el vidrio y en la protección solar. Parte se pierde en el ambiente en forma de radiación térmica hacia ambos lados de la protección solar (de onda larga, flechas rojas) y de convección (flechas naranjas).

Las protecciones solares pueden también incorporarse en el doble acristalamiento en el interior de la cámara, pero en esta posición es necesario estudiar detenidamente tanto las consecuencias sobre los vidrios (pueden incrementar el riesgo de rotura por estrés térmico y por tanto obligar a utilizar vidrios tratados térmicamente) así como en la estanqueidad de la cámara y la temperatura interior de la misma, pudiendo afectar a los sellantes.

En resumen, la hoja interior transmite energía de tres maneras diferentes al recinto:
1. Directamente, la radiación de onda corta, qt
2. La radiación de onda larga secundaria emitida por la hoja interior, qri
3. El calor de convección generado por la hoja interior, qci

Siendo qi la radiación incidente, el factor solar se obtiene como:

Flujos energía fórmula

Con esta fórmula, se asegura que el factor solar es siempre superior a la transmitancia solar.
En la norma UNE-EN 410,

norma une en 410

se denomina factor secundario de transferencia interna de calor.



Sobre el factor solar, gtot, es importante señalar lo siguiente, que se ha de tener en cuenta a la hora de efectuar cálculos detallados:
– El factor solar depende del ángulo de incidencia de la radiación solar.
– En el caso de persianas venecianas, el factor solar depende principalmente del ángulo de la lama y del ángulo de incidencia (tanto vertical como azimutal)
– El factor solar que normalmente se indica en las especificaciones de los productos es con incidencia normal. En el caso de persianas venecianas, el factor solar se indica con la persiana cerrada.

En la figura 3 se muestran los flujos de energía más importantes en el caso de una combinación de un acristalamiento con protección solar interior.

En este caso, el flujo primario de la radiación de onda corta atraviesa el vidrio. La energía llega al interior del recinto. Dado que el vidrio no es transparente a la radiación infrarroja de onda larga emitida por la protección solar, el calor queda atrapado en el interior del recinto (efecto invernadero).
La protección solar por el interior solo resulta eficiente para el control del calor si es altamente reflectiva o si tiene un elevado valor de aislamiento y va provista de sellados laterales eficientes. En este último caso, el calor queda retenido en la cámara entre la ventana y la protección. La temperatura en esta cavidad se puede incrementar hasta valores elevados y puede provocar la rotura del vidrio, si este no está templado. Este efecto se puede eliminar si el aire caliente se disipa hacia el exterior.

Flujos de convección

La calidad de los sistemas de protección solar desde el punto de vista del control del calor viene determinada por la proporción de calor que se transmite al interior mediante convección. Es preferible que la mayor parte de la energía absorbida por el sistema de protección solar se transmita al recinto como radiación térmica, ya que esta radiación será absorbida por la masa del edificio. De esta forma, la temperatura del recinto se incrementa ligeramente debido a la inercia térmica de la masa del edificio. Si la mayor parte se transmite por convección, la temperatura del recinto sube rápidamente.
El factor de convección CF es un número adimensional entre 0 y 1 que representa la parte de energía transmitida al recinto mediante convección y puede definirse como:

Flujos convección fórmula

De modo similar, se puede definir una fracción de radiación RF y una fracción directa DF sustituyendo qci en el numerador por qri y qt respectivamente.
Si se comparan sistemas de protección solar interiores y exteriores, los sistemas exteriores, a priori, tienen mejores características de protección que los interiores en relación al factor solar gTOT. No obstante, existen muy buenos sistemas interiores. Cuando se comparan con los sistemas interiores, o incluso los que van entre las hojas del doble acristalamiento, debe tenerse en cuenta, junto con el factor solar, el factor de convección.
Por ejemplo, si se consideran un sistema de protección exterior y otro interior, ambos con un factor solar gTOT= 0,2, y los factores de convección son, respectivamente, 0,05 y 0,25, para el sistema exterior 0,05×0,2=0,01 (1%) del calor solar pasaría al interior del recinto por convección. Para el sistema interior, el porcentaje sería del 5% (0,25 x 0,02= 0,05).

Efectos de la radiación solar en los flujos de aire de los recintos

La solución más habitual de ventilación en los edificios es la ventilación mixta. Para conseguir bajas velocidades del aire en los recintos con ocupación, se necesitan bajos caudales de aire. Así, para cumplir con las necesidades de acondicionamiento, la diferencia de temperaturas entre el aire de entrada y el de salida suele ser de 10 º C.
Las ventanas tienen una influencia significativa en el acondicionamiento de los recintos. La capacidad de acondicionamiento del aire depende principalmente de la orientación del edificio y el sistema completo de protección solar (conjunto del acristalamiento y los dispositivos de protección solar, exteriores o interiores). De hecho, la situación geográfica del edificio desempeña un papel menos importante del que se podría suponer: las necesidades de acondicionamiento son similares en Europa septentrional y meridional, para una misma configuración de acristalamiento, orientación y protección solar.
La distribución del aire en los recintos es el resultado de una compleja interacción entre el caudal de ventilación y el flujo de convección generado por aparatos, ocupantes, temperatura de la superficie de la ventana y equipamiento, en el caso de las oficinas. Depende de diversos factores: disposición de los equipos de acondicionamiento, caudal de ventilación, distribución de los puestos de trabajo, potencia de los equipos, etc. La distribución del aire es muy sensible a los incrementos de las ganancias de calor en el recinto.

Temperatura superficial de la ventana

En caso de doble acristalamiento, un sistema de protección solar por el exterior normalmente reduce la temperatura de la hoja interior y más si contamos con un vidrio exterior con control solar. La temperatura de la hoja exterior, por el contrario, puede ser más alta aún con protección solar exterior. Ello es debido a la transferencia de calor por radiación y convección entre la protección y la hoja exterior. El uso de protecciones solares exteriores que sombrean parcialmente el vidrio puede implicar la necesidad de la utilización de vidrios templados, para evitar la rotura por choque térmico.
En la fase de diseño de un edificio, hay que tener en cuenta el efecto de la asimetría de la temperatura de radiación en la ventana y su efecto sobre el confort interior.
En general, si se utiliza un sistema de protección solar por el interior, la temperatura es más alta ya que la temperatura superficial de la protección es más alta que la de una ventana sin protección solar interior. Mientras que este efecto se ha de evitar en verano, puede ser deseable en invierno (calentamiento pasivo).
La instalación de protecciones solares interiores puede exigir el templado del vidrio para evitar posibles roturas de origen térmico. En el caso de utilizar vidrios recocidos (no templados) no deben situarse las protecciones solares interiores muy próximas al acristalamiento o elementos que impidan la evacuación de la energía acumulada por efecto de la protección solar. Siempre es preferible situar protecciones solares en el exterior.

Influencia de la protección solar sobre las necesidades de iluminación

El consumo de energía debido a la iluminación artificial puede representar un porcentaje elevado de la energía eléctrica consumida en un edificio típico de oficinas. Un aprovechamiento óptimo de la luz natural puede suponer un ahorro significativo en la factura. En una situación ideal, la luz natural debería ser regulable de modo continuo de forma que se consigan los flujos de luz necesarios para el trabajo. En la práctica, el control de la luz natural se complementa con sensores de ocupación.
Dado que los sistemas de protección solar reducen el flujo de radiación solar en los recintos, y aunque protegen del deslumbramiento también reducen la cantidad de luz. Hay que considerar el equilibrio entre el ahorro de energía en climatización de los edificios y el incremento de consumo debido a la iluminación artificial. En la práctica, se ha comprobado que un sistema de protección solar automatizado correctamente programado no supone un incremento de consumo por iluminación artificial.
Se define la autonomía en luz natural como el porcentaje de horas durante las cuales la luz natural es adecuada para satisfacer las necesidades de iluminación del ser humano. La protección solar, en general, influye en la autonomía en luz natural de un recinto, especialmente para las zonas más alejadas de la ventana.

¿Ventanas de PVC o Aluminio?

Posted by Term Protect on

Son muchos los clientes que nos preguntan sobre las diferencias que existen entre una ventana de PVC y unas de aluminio.

Probablemente en uno o dos momentos de nuestra vida, nos puede llegar la hora de tener que tomar la decisión de cambiar las ventanas. Ya sea en una obra nueva o en una renovación.

La elección de las ventanas para nuestra vivienda es una elección muy importante, ya que una vez las tengamos instaladas estarán día a día con nosotros unos 40 o 50 años. Tenemos que ser conscientes que al elegir una ventana, no estamos eligiendo un producto más, que si no nos gusta o no es lo que esperábamos, podemos deshacernos de él y comprar otro en poco tiempo. Por esto, es conveniente informarnos previamente de cuáles son las ventanas que queremos que nos instalen, que sean de nuestro agrado y que resuelva nuestras necesidades.

Empezaremos por decir que la ventana de exterior es el elemento más débil de la fachada, por lo que tendremos que tener mucho cuidado a la hora de elegir la más adecuada. Una mala ventana instalada en nuestra fachada puede echar a perder por completo el aislamiento térmico y acústico total de la fachada.

¿Qué prestaciones debemos pedir a una ventana?

Antes de entrar en la comparativa entre ventanas de PVC y aluminio, vamos a exponer las principales prestaciones que debería de cumplir una ventana, para luego poder entender cuáles de estos dos materiales las cumplen en mayor medida.

Una ventana es un elemento constructivo que sirve cerrar un hueco en la fachada, pero que tiene que cumplir además varios requisitos:

  • Tiene que permitir la iluminación natural de la vivienda. Por ello una ventana debe permitir pasar la luz en la mayor medida posible.
  • Debe además permitir la visión hacia el exterior y por supuesto permitir la aireación y ventilación de la vivienda

Esto podríamos decir que son los requisitos primarios, de cualquier elemento que permita tapara el hueco de la fachada a la vez que deja pasar la luz. A una ventana debemos pedirle que cumpla con muchas otras prestaciones:

  • De proteger contra los ruidos exteriores y crear en nuestro hogar un ambiente confortable.
  • Debe además ser impermeable, es decir no debe permitir el paso de lluvia o tener infiltraciones hacia el interior.
  • La ventana también debe ser un elemento seguro, firme e indeformable que aguante sin problema alguno cualquier fuerza de viento. Aunque esto puede parecer un requisito menor en zonas poco expuestas al viento, es un factor fundamental en zonas de alta exposición al viento como por ejemplo zonas costeras.
  • Por supuesto, a una ventana le tenemos que pedir una alta durabilidad. Tendremos que exigirle una vida útil de unos 40 o 50 años.
  • Una buena ventana debe facilitarnos la vida. Debe ser fácil de limpiar y prácticamente libre de mantenimiento.
  • Una ventana debe protegernos del frío y del calor. Este es un punto donde en el siguiente artículo nos extenderemos ya que es el punto donde existe más diferencias entre una ventana de PVC y una de aluminio.
  • Muy relacionado con el punto anterior es que una ventana, debe ahorrar energía en la vivienda. Será una de las claves para conseguir un ahorro energético en la vivienda además del confort adecuado.
  • Relacionado también con la duración de la ventana es que la ventana debe ser resistente a la corrosión por el paso del tiempo y el ataque de agentes externos como lluvia, partículas contaminantes, etc.
  • La estética de la ventana. No menos importante es que la ventana que elijamos nos encante. Una ventana que se integre perfectamente con el estilo de decoración de nuestro hogar y que no tengamos necesariamente que tapar con unas cortinas. Las ventanas son hoy día un elemento más de la decoración de nuestras viviendas. Por supuesto, la forma y el color son aquí puntos a tener en cuenta.

Podemos también decir que la elección del tipo de ventana en España ha dependido mucho entre unas zonas y otras. Por ejemplo en zonas donde las exigencias de aislamiento térmico y también la consciencia del aislamiento han sido mayores, se han instalado ventanas más aislantes como son las ventanas de madera y las de PVC. Zonas por ejemplo como el País Vasco o Cantabria han sido zonas donde también por el tipo de construcción, la ventana ha sido tradicionalmente de madera. El cambio ha evolucionado a las ventanas de PVC, gracias a un característica común que tienen ambos materiales (pvc y madera), que es su excelente aislamiento térmico.

En cambio en otras zonas de nuestro país como en grandes ciudades como Madrid o Barcelona, Andalucía ha tenido un mayor desarrollo la ventana de aluminio de baja calidad, principalmente ligado más a motivos de gran oferta de fabricantes de ventanas que apostaron por fabricar muchas ventanas de bajo precio y bajas prestaciones. Esto ha creado el problema que durante décadas se han llenado las viviendas de los hogares españoles de ventanas de bajas prestaciones que están teniendo que ser renovadas.

¿Dónde tiene ventajas las ventanas de aluminio?

El aluminio tiene unas prestaciones que lo hacen un material adecuado para algunas aplicaciones, pero poco adecuado para otras. El aluminio es un material muy ligero y resistente. Por eso se utiliza y es muy adecuado en construcciones singulares como muros cortinas, donde las distancias de las barras y el tamaño de los vidrios hacen necesario estructuras rígidas que sean capaces de soportar el peso de todo el acristalamiento y a la vez, aguantar sin deformarse las presiones de viento que se producen en las fachadas. En estos casos, sin duda lo mejor son los perfiles de aluminio.

En zonas de clima tropical. En países de clima tropical que prácticamente la temperatura es igual todo el año una ventana de aluminio puede ser adecuada. Una temperatura tropical cercana a la temperatura de confort del cuerpo humano, que da como resultado que la temperatura tanto exterior como interior de la vivienda sea la misma y que permanezca prácticamente constante durante todo el año. En estos casos, podemos utilizar ventas como las de aluminio de bajas prestaciones térmicas, que no nos proporcionan aislamiento,  ya que realmente en estas zonas tampoco es necesario un gran aislamiento térmico. Son climas en resumen donde no se necesita la calefacción.

En estos casos una ventana con perfiles de aluminio que permita a la ventana poco más que el paso de la luz puede ser más que suficiente. Son ventanas además que suelen ser sistemas correderas, que son muy poco estancos a la entrada de aire pero como decimos en estos climas ¿a quién le importa?.Sin embargo, sí que tenemos que tener precaución en el caso que sea necesario instalar equipos de aire acondicionado ya que en ese caso con una ventana de aluminio también tendríamos un problema de aislamiento.

Estos sistemas de ventanas correderas de aluminio pueden fabricarse en cualquier taller de ventanas con una mínima maquinaria que simplemente corte, ensambles perfiles para posteriormente colocar un vidrio igual de poco aislante. Con esto ya tienen lista una ventana que poco más que sirve para tapar un hueco y dejar pasar la luz. Ni siquiera se utiliza en estos casos, cajón de persiana como protección solar como sucede en nuestro país.  Suele estar ligado también países de economías poco desarrolladas, donde el bajo poder adquisitivo de la población hace que no puedan invertir en productos de mayores prestaciones.

¿Dónde es mejor utilizar ventanas de PVC?

Las ventanas de PVC están siempre ligadas a unas ventanas de mayores prestaciones. A pesar de que nuestro país las ventanas de PVC han estado muchos años casi en el anonimato, el crecimiento en estos últimos años está siendo exponencial.

El consumidor está teniendo cada vez mayor conciencia y también la ley exige mayores niveles de aislamiento y ahorro energético en la edificación. Tenemos un código Técnico de Edificación que exige la instalación de ventanas aislantes, y los sistemas de aluminio de baja calidad no cumplen estas exigencias.

En otros países del norte de Europa con más consciencia y también con más necesidad de aislamiento por su clima más frío, el uso de la ventana de PVC es dominante. Por ejemplo en Reino Unido la ventana de PVC en los últimos años ha sido el sustituto natural de las ventanas de madera. Se estima que en Reino Unido la ventana de PVC tiene una cuota de mercado superior al 80%. Países como Francia la ventana de PVC está por encima de 65% de cuota de mercado. En Alemania sucede algo parecido.  Es decir la población tiene mucha más consciencia de la alta importancia de una ventana de altas prestaciones.

Podemos afirmar que en zonas donde existen veranos calurosos e inviernos fríos es donde realmente necesitamos en mayor medida una ventana aislante. Necesitamos ahorrar tanto en calefacción como aire acondicionado.  En caso contrario los gastos de calefacción y aire acondicionado para tener nuestro hogar a una temperatura confortable, serían disparatados y además esto supone un gran despilfarro energético, dañando el medioambiente y el bolsillo de los usuarios. Es por eso en nuestro país, precisamente donde entra más en juego el aislamiento de las ventanas. Un aislamiento que se traduce en mayor ahorro y confort para el usuario.

¿Son más caras las ventanas de PVC o de aluminio?

Otra pregunta recurrente que nos hacen los clientes es cuál de las dos ventanas son más caras: las ventanas de PVC o las ventanas de aluminio.

Para dar una correcta respuesta a esta pregunta tenemos que explicar antes varias cuestiones. Cuando comparamos el precio de ventanas de aluminio con ventanas de PVC, deberíamos comprar sistemas similares. La ventana de PVC está orientada al segmento de ventanas de calidad, por lo tanto lo más habitual es encontrarlas en sistemas practicables oscilobatientes.  También hay sistemas correderas en PVC, por supuesto, pero estos están más orientados a puertas de paso de grandes dimensiones y no tanto a ventanas.

En cambio, la ventana de aluminio ha estado orientada tradicionalmente a un segmento de baja calidad, donde no ha importado el aislamiento térmico ni el aislamiento acústico. Por esto, la ventana más vendida en el pasado ha sido esta ventana corredera de precio bajo. En estas ventanas correderas, unos perfiles muy estrechos son prácticamente soportados por el vidrio, en lugar de ser al revés, donde los perfiles deberían soportar el  peso del vidrio, como sucede en los sistemas de ventanas de calidad.

Por eso quien busca una ventana y no le importe las prestaciones térmicas ni acústicas encontrará las más baratas dentro del segmento de las ventanas correderas. Es un tipo de ventanas que nosotros les aconsejamos totalmente sus bajísimas prestaciones.

Tenemos por lo tanto que al hablar de precio, comparar ventanas practicables oscilobatientes tanto en ventanas de aluminio como en las ventanas de PVC.

Ya hemos explicado en varias ocasiones el gran problema que tiene el aluminio en las ventanas.  El aluminio es un gran conductor que no aísla del frío ni del calor. El un excelente transmisor térmico y por eso, por ejemplo, es utilizado para fabricar radiadores domésticos, porque tiene la propiedad de transmitir muy bien el calor.

En cambio esa misma propiedad del aluminio, lo hace que sea un problema en la fabricación de ventanas. Precisamente por esta propiedad que lo hace idóneo para fabricar radiadores, al ser muy transmisor del calor y en las ventanas, lo que buscamos es precisamente lo contrario.

Y,  ¿qué puede hacer el aluminio para resolver ese problema de aislamiento? Algunos perfiles de aluminio tienen lo que se denomina rotura de puente térmico. Es precisamente una capa separadora compuesta por materiales plásticos y aislantes que separa la parte exterior de la parte interior del perfil.  De esta forma mejora el aislamiento térmico del perfil. Aun así,  los perfiles de aluminio de mejor calidad con una buena “rotura de puente térmico”,  los valores aislantes de transmitancia térmica no se acercan a los valores de los perfiles de PVC.

VALORES U DE PERFILES EN VENTANAS

Poliuretano con núcleo metálico. Espesor de PUR ≥ 5 mm 2,80
Perfiles huecos de PVC (2 cámaras) 2,20
Perfiles huecos de PVC (3 cámaras) 2,00
Madera dura (ρ = 700 kg/m3, λ = 0,18 W/m K), espesor del perfil 50 mm. 2,20
Madera blanda (ρ = 500 kg/m3, λ = 0,13 W/m K), espesor del perfil 50 mm. 2,00
Metálico sin RPT (rotura de puente térmico) 5,70
Metálico con rotura de puente térmico, rotura: 4 mm ≤ d < 12mm. 4,00
Metálico con rotura de puente térmico, rotura: d ≥ 12 mm. 3,20



Y si hablamos de precio estos perfiles de aluminio de rotura de puente térmico de una cierta calidad o marcas reconocidas, tienen un precio bastante superior al de las ventanas de PVC.

Es decir en la medida que los perfiles de aluminio son de mayor calidad, debido a que la complejidad de fabricación de los perfiles, unida a la mayor complejidad de fabricación de las ventanas, aumenta, por lo que da como resultado unas ventanas muchos más caras que las de PVC.

Con lo cual podemos concluir que la ventana de PVC es la ventana con la mejor relación calidad de precio.

Esperamos que este os haya servido ya como de adelanto, para aprender un poco más sobre ventanas y os haya ayudado a tomar una decisión.
